一、植物根系分析系統介紹：

植物根系分析系統也叫根系圖像分析儀，專用于洗根后的植物根系分析，系統軟件可以測量分析植物根系長度、直徑 、表面積、體積、根尖數、分叉數、關節點、連接 點數、交疊數、根瘤、盒維數等，也可測量針葉面積、體積、棉纖維粗細、長度等，適用于植物根系形態學、構造研究、植物科學研究等，解決根系結構和幾何參數難以獲取的問題，提升從業人員工作效率。

二、植物根系分析系統測量指標：

根的總數量、根尖數量、根總長、根平均直徑、根總投影面積、根總體積、R/G/B、RHS、總連接點數、端點、關節點、連接數、分叉數、交疊數、盒維數。

三、植物根系分析系統型號區別：

四、植物根系分析系統功能特點：

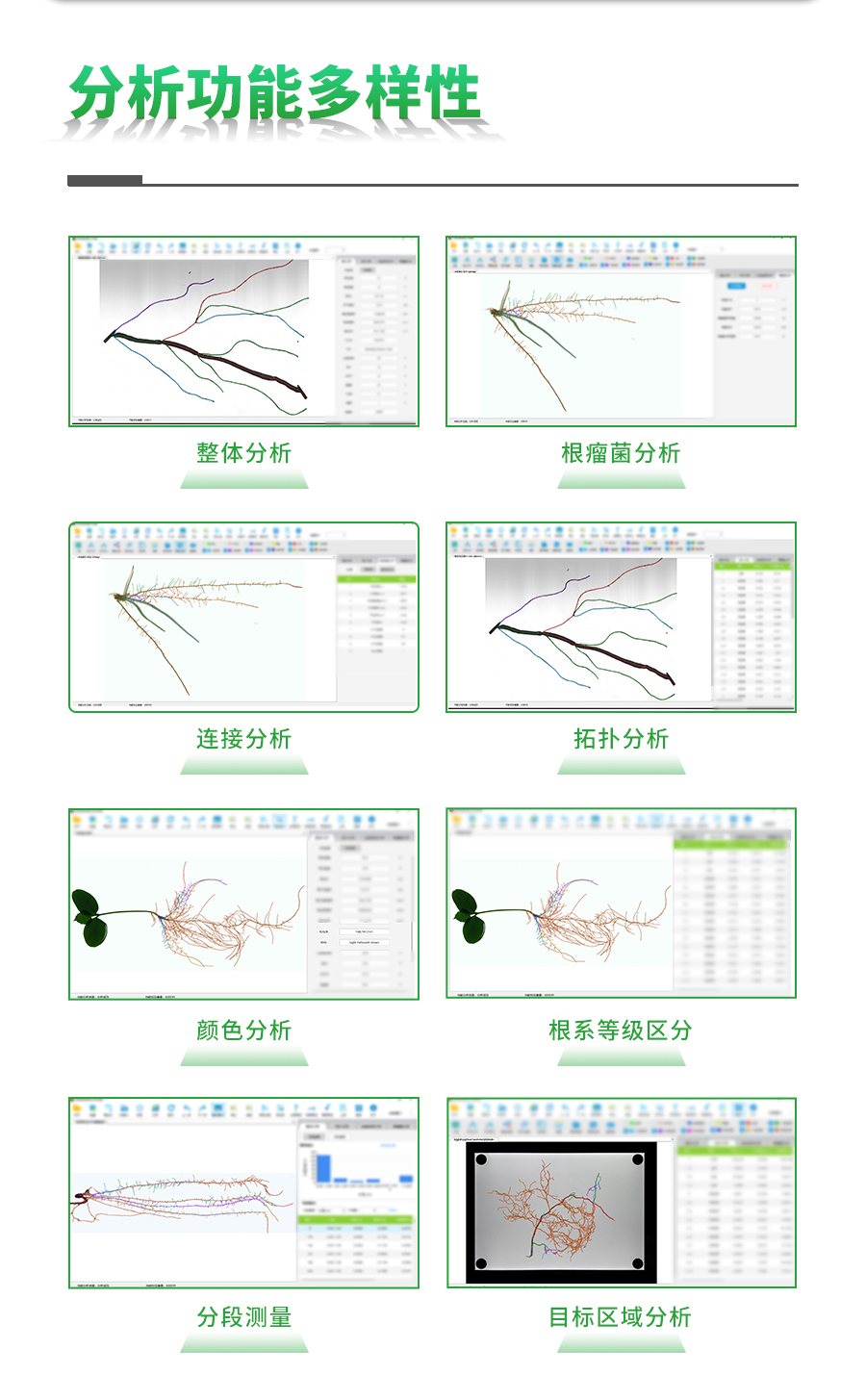

根系分析功能：

1.拓?fù)浞治觯焊捣治鱿到y(tǒng)能自動進行根系的拓?fù)浞治觯詣?dòng)確定根的連接數、長度、體積等參數，可自動區分側根等級自動分析主根或任意一支側根的參數等，根系等級分為8級，使根系分析更加準確

2.根瘤菌分析：可自動識別并分析根瘤菌體積在根系中的占比，以客觀確定根瘤菌數、根瘤菌表面積、根瘤菌表面積貢獻量、根瘤菌體積和根瘤菌體積貢獻量，可手動添加未識別的根瘤菌，也可刪除系統識別錯誤的根瘤菌，手動操作使數據更加準確

3.連接分析：可分析準確分析根系內各根段的角度關系

4.分段測量：可通過直徑、投影面積、表面積、體積和長度進行根系分段和分檔，并可自定義進行分檔設置，自動測量各直徑段長度、投影面積、表面積、體積等，及其分布參數，并輸出數據直方圖，實現數據可視化

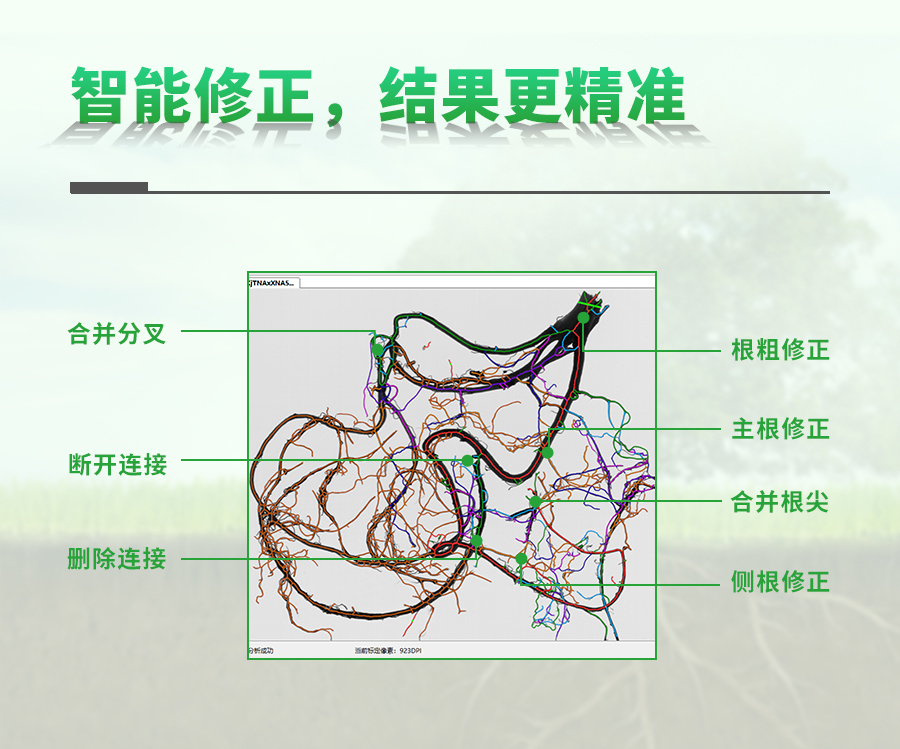

5.智能校正，結果更精準：可對根系進行合并分叉、刪除連接、合并根尖、斷開連接、毛刺去除、主根修正、側根修正、根粗修正等校正，可操作性強

6.自動剔除雜點：通過設定像素值剔除雜點，凸顯目標根系輪廓

7.自動標定：用戶輸入掃描像素后，軟件自動換算實際長度

8.個性化顯示，觀察更輕松：支持對圖片分析的參數進行勾選設置，可用不同顏色顯示出根系的端點、關節點、連接線段、根瘤、主根、1-6級側根和低級側根，便于檢測中的直觀顯示與區分

9.圖片二值化：調整圖片灰度對比，更好分割根系和調整背景，使分析結果更準確。

10.還原至初始圖片：可將分析或操作后的圖片還原為剛打開時的狀態

11.目標區域分析：可手動選擇想要測定的目標區域，只對選定的目標區域進行分析，分析更加靈活，增加數據準確性

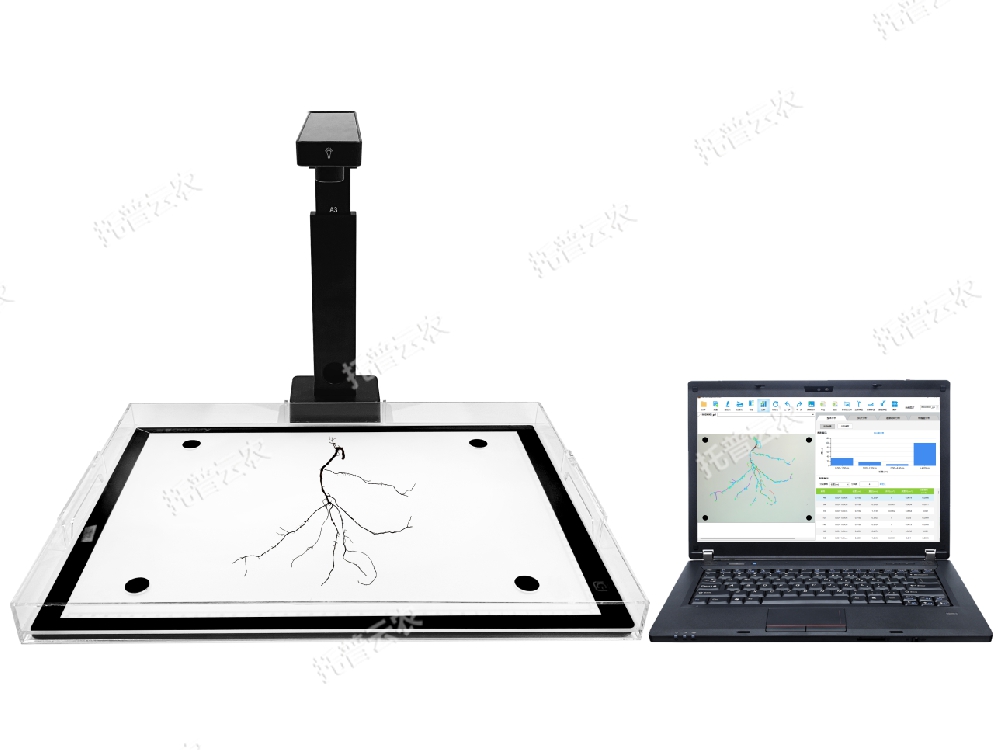

2200萬像素高拍儀：分析速度更快，出圖響應時間1s

高精度分析根系：高拍儀和背光板都可調光，壓板具有防反光功能，多方位避免燈光或其他光線對根系的影響，根系分析無陰影

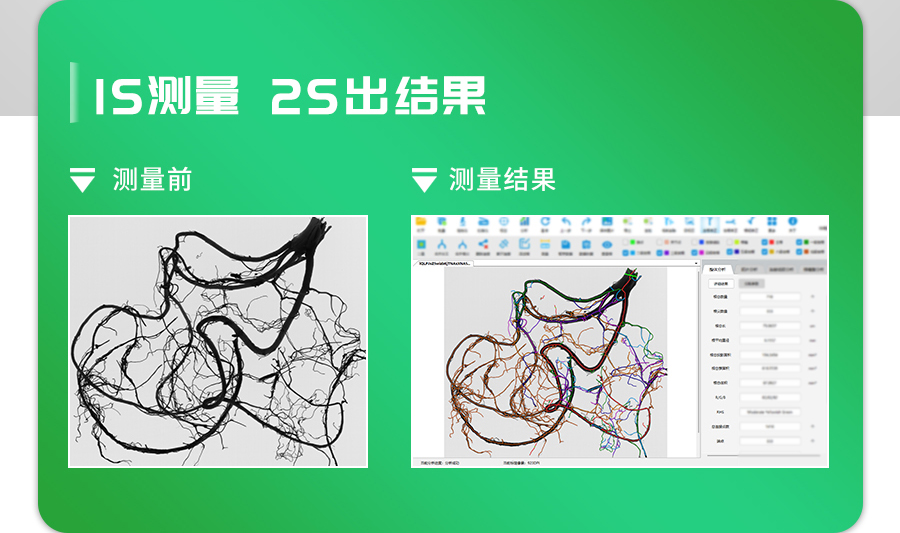

一鍵分析多項參數：一鍵操作，精準獲取根總數、根尖數量、根總長、根平均直徑、根總投影面積、根總體積、R/G/B、RHS、總連接點數、端點、關節點、連接點數、分叉數、交疊數、盒維數等多項參數

軟件加密、數據更安全：采用動態二維碼+密碼狗加密，登記具體使用單位的信息，防止加密狗的丟失

大批量全自動分析：單次可批量分析100張以上圖片，自動保存分析結果，省時省力

數據自動保存：可隨時暫停或繼續分析數據，數據進度自動保存

數據導出表格化：將圖片或數據導出至指定文件夾，數據可導出Excle格式追加至指定文件夾下方

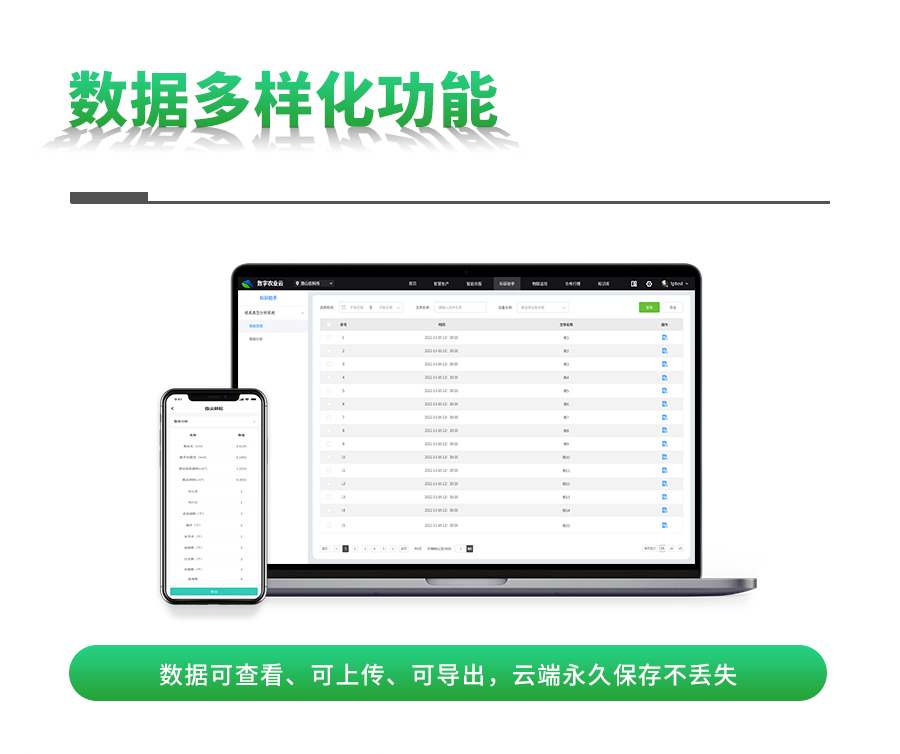

自帶指尖耕耘手機app與云平臺：多平臺共享數據，可實時查看與導出；多平臺備份數據，永久保存不防丟失

五、植物根系分析系統技術參數：

整體參數：

總根系長度  范圍：0-10000mm

總根尖數量  范圍：0-1000

投影面積  范圍：0-200000mm2

表面積  范圍：0-1000000mm2

體積  范圍：0-2000000000mm3

根系平均直徑  范圍：0-20mm

總交疊數量  范圍：0-10000

側根分叉數量  范圍：0-10000

拓?fù)浞治鰠?shù)（需要相對完整根系）：

各級根系長度  范圍：0-10000mm

各級根平均直徑  范圍：0-20mm

各級根連接數量  范圍：0-100

各級根投影面積  范圍：0-200000mm2

各級根表面積  范圍：0-1000000mm2

各級根體積  范圍：0-2000000000mm3

連接分析參數：

平均長度：各根段總的平均長度  范圍：0-10000mm

平均角度：各根段總的平均角度  范圍： 0-180度

平均投影面積:各根段的總平均投影面積  范圍：0-200000mm2

平均表面積：各根段的總平均表面積  范圍：0-1000000mm2

平均體積：各根段的總平均體積  范圍：0-2000000000mm3

平均直徑：各根段的總平均直徑  范圍：0-20mm

根瘤菌分析參數：

根瘤菌個數：根系上的根瘤菌數量  范圍：0-1000

根瘤菌面積：總的根瘤菌的面積  范圍：0-1000000mm2

根瘤菌面積貢獻量：根瘤菌在根系總表面積中的占比  范圍：0-100%

根瘤菌體積：總的根瘤菌的體積  范圍：0-2000000000mm3

根瘤菌體積貢獻量：根瘤菌根系總體積中的占比  范圍：0-100%
