一、根系根瘤分析系統簡介

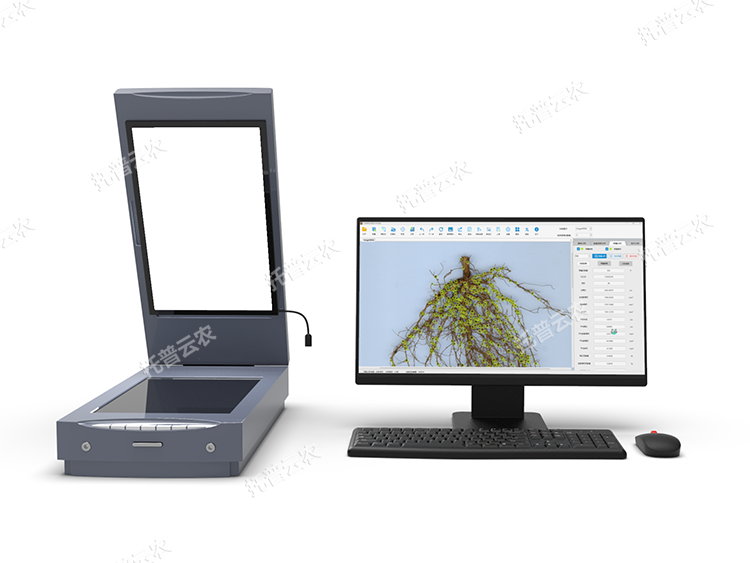

根系根瘤分析系統采用掃描儀來獲取植物根系圖像并進行根系生長狀態和根系形態分析的專業儀器！采用了圖像識別技術，通過批量分析植物根系圖像能夠快速分析植物根系長度、直徑、植物表面積、體積、植物根尖數、分叉數、根瘤數等參數。廣泛適用于根系形態學、豆科作物根瘤分析、構造研究、植物科學研究等領域！

根系根瘤分析系統可用于解決根系結構、幾何參數以及根瘤數目難以獲取的問題，提升從業人員工作效率、減少人工成本，根供植物根系表型多參數快速測量。

二、根系根瘤分析系統功能特點

根系分析功能：

1、根瘤分析：可自動識別并分析大豆、花生等豆科植物的整體根瘤數量，根瘤總周長、總投影面積、總表面積、總體積、平均半徑、平均周長、平均投影面積、平均表面積、平均體積、周長貢獻量、投影面積貢獻量等數據，并可分析每一個根瘤半徑、根瘤表面積、投影面積、周長、體積、R/G/B、色階等。

2、個性化顯示，觀察更輕松：支持對圖片分析的參數進行勾選設置，可用不同顏色顯示出根系的端點、關節點、連接線段、根瘤、主根、1-6級側根和低級側根，便于檢測中的直觀顯示與區分；

3、拓撲分析：能自動進行根系的拓撲分析，自動確定根的連接數、長度、體積等參數，可自動區分側根等級自動分析主根或任意一支側根的參數等，根系等級分為8級，使根系分析更加準確；

4、連接分析：可分析準確分析根系內各根段的角度關系；

5、分段參數：可通過直徑、投影面積、表面積、體積和長度進行根系分段和分檔，并可自定義進行分檔設置，自動測量各直徑段長度、投影面積、表面積、體積等，及其分布參數，并輸出數據直方圖，實現數據可視化；

6、自動剔除雜點：通過設定像素值剔除雜點，凸顯目標根系輪廓；

7、自動標定：用戶輸入掃描像素后，軟件自動換算實際長度；

8、圖片二值化：調整圖片灰度對比，更好分割根系和調整背景，使分析結果更準確；

9、還原至初始圖片：可將分析或操作后的圖片還原為剛打開時的狀態；

10、目標區域分析：可手動選擇想要測定的目標區域，只對選定的目標區域進行分析，分析更加靈活，增加數據準確性。

11、結果追加：分析結果可追加，把分析結果直接追加到第一次導出的excel表里

12、查看根：點擊圖片中的任意根段，可顯示該根段的詳細信息，可精確獲得單獨跟段的詳細參數

可進行根瘤編號標記，根瘤原圖繪制，并可手動修正根瘤數量，保證操作使數據更加準確。

一鍵分析多項參數：一鍵操作，精準獲取根總數、根尖數量、根總長、根平均直徑、根總投影面積、根總體積、R/G/B、RHS、總連接點數、端點、關節點、連接點數、分叉數、交疊數、盒維數等多項參數。

智能校正，結果更精準：可對根系進行合并分叉、刪除連接、合并根尖、斷開連接、毛刺去除、主根修正、側根修正、根粗修正等校正，可操作性強；

軟件加密、數據更安全：采用動態二維碼+密碼狗加密，登記具體使用單位的信息，防止加密狗的丟失。

大批量全自動分析：單次可批量分析100張以上圖片，自動保存分析結果，省時省力。

數據自動保存：可隨時暫停或繼續分析數據，數據進度自動保存。

數據導出表格化：EXCEL可導出根系整體數據、拓撲數據、連接段分析、連接角度關系、根瘤分析整體結果、根瘤分析詳細結果，并在同一表格上查看，追加至指定文件夾下方；

自帶指尖耕耘手機app與云平臺：多平臺共享數據，可實時查看與導出；多平臺備份數據，永久保存不防丟失

三、根系根瘤分析系統技術參數

根瘤分析參數：

根瘤個數：0~5000誤差范圍：<5%

根瘤識別準確度：＞95%  RSD：<5%

根瘤直徑：單個根瘤直徑范圍：0-15mm

根尖數精度：誤差<5%

根系長度精度：誤差<4%

平均直徑精度：誤差<0.04%

投影面積精度：誤差<4%

表面積精度：誤差<4%

體積精度：誤差<4%

整體參數：

總根系長度范圍：0-10000mm

總根尖數量范圍：0-1000

投影面積范圍：0-200000mm2

表面積范圍：0-1000000mm2

體積范圍：0-2000000000mm3

根系平均直徑范圍：0-20mm

總交疊數量范圍：0-10000

側根分叉數量范圍：0-10000

拓撲分析參數（需要相對完整根系）：

各級根系長度范圍：0-10000mm

各級根平均直徑范圍：0-20mm

各級根連接數量范圍：0-100

各級根投影面積范圍：0-200000mm2

各級根表面積范圍：0-1000000mm2

各級根體積范圍：0-2000000000mm3

連接分析參數：

平均長度：各根段總的平均長度范圍：0-10000mm

平均角度：各根段總的平均角度范圍： 0-180度

平均投影面積:各根段的總平均投影面積范圍：0-200000mm2

平均表面積：各根段的總平均表面積范圍：0-1000000mm2

平均體積：各根段的總平均體積范圍：0-2000000000mm3

平均直徑：各根段的總平均直徑范圍：0-20mm

掃描儀外形尺寸：576mm(L)×297mm(W)×118mm(H)

掃描范圍 215.9 mm × 355. 6 mm

掃描范圍 215.9 mm × 355. 6 mm
